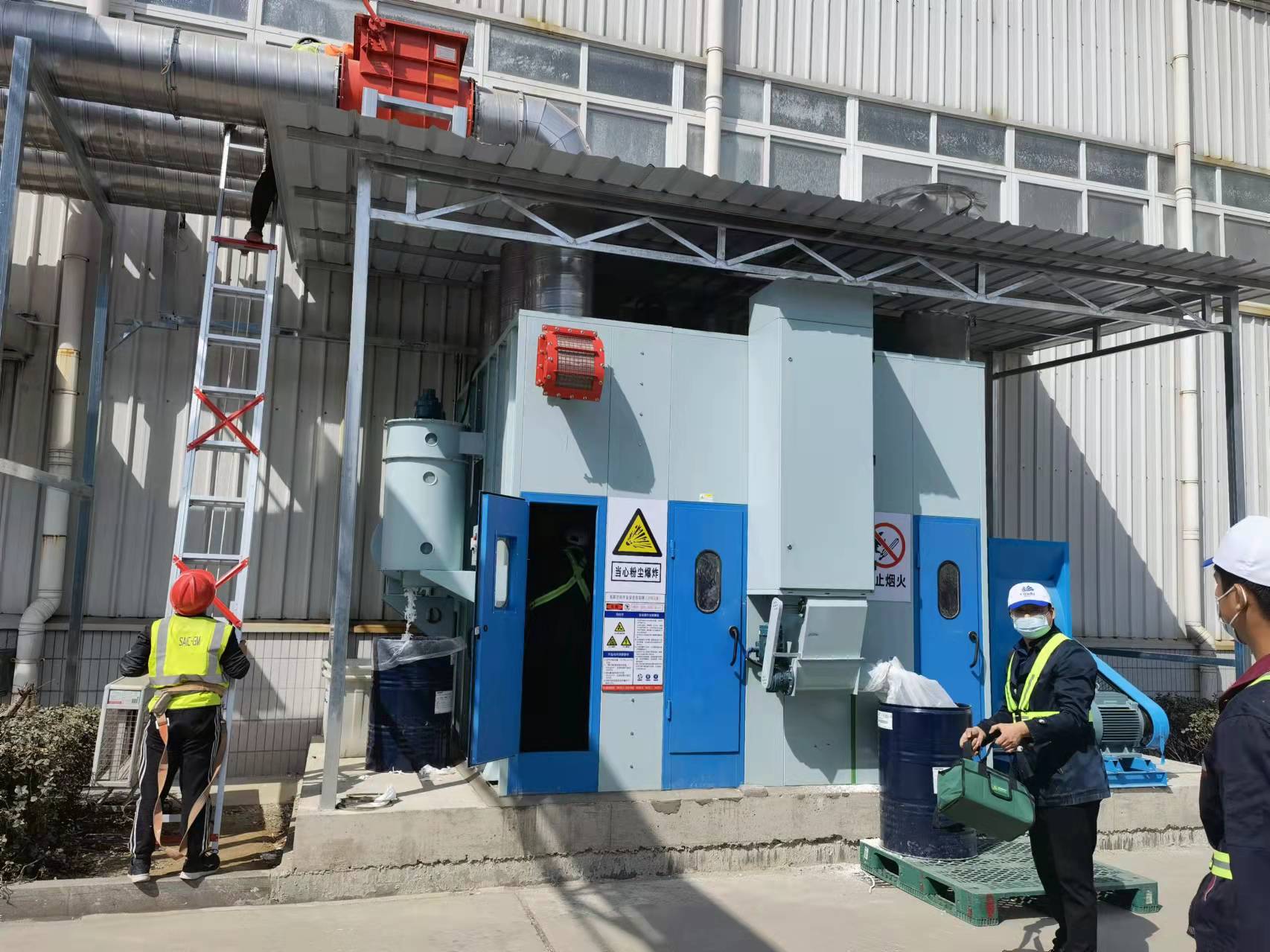

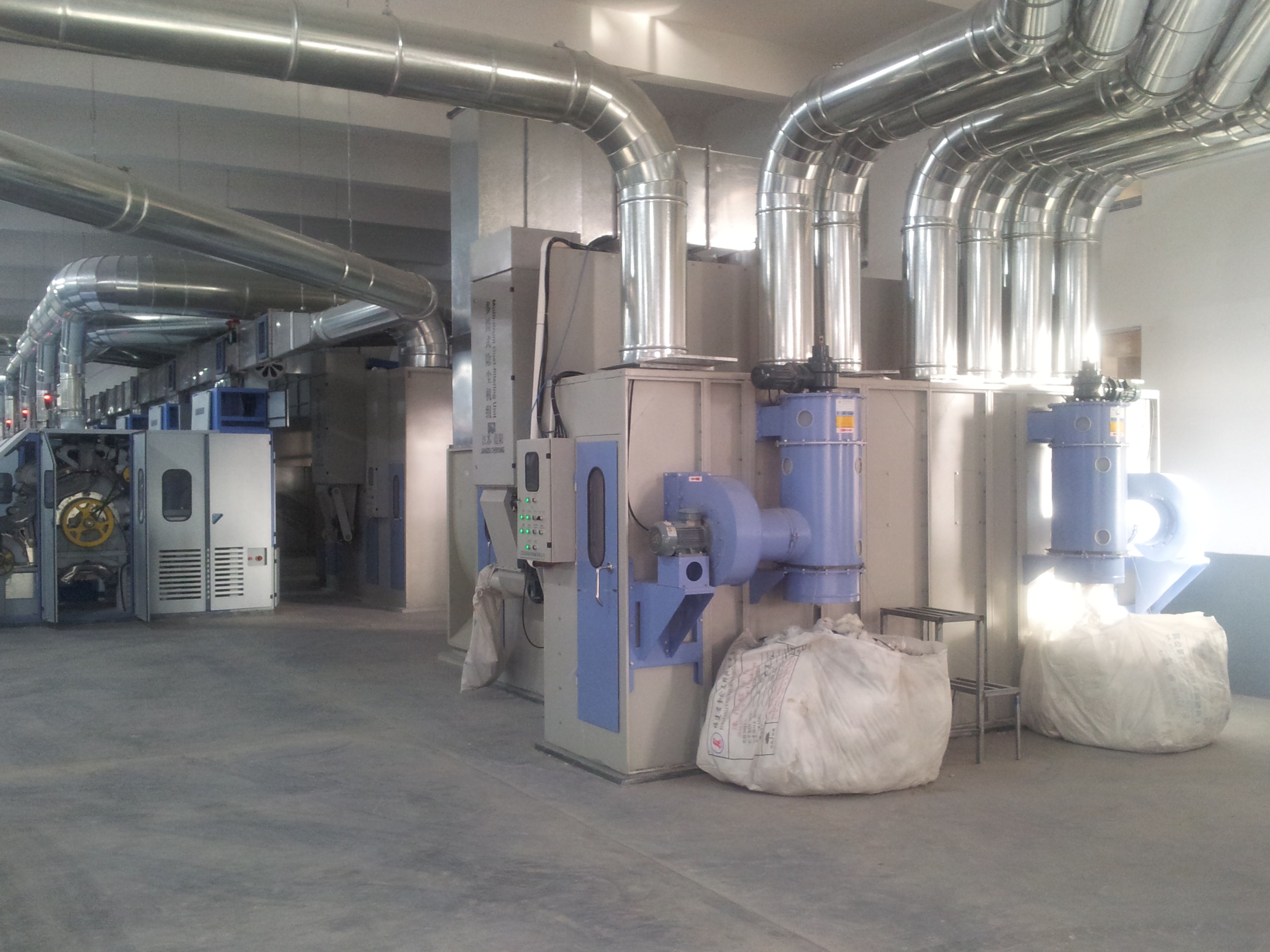

多筒式除塵機組/復合圓籠/蜂窩除塵機組/自清潔板式過濾器
產品用途
SFU017系列多筒式除塵機組可廣泛應用于棉紡、化纖、麻紡、造紙、煙草等輕工企業的空調濾塵系統，過濾和收集流經本機組的氣流中的纖維和塵雜，使空氣凈化，以達到回用或排放的目的。
用于棉絮、鋸木粉塵、紙張粉塵、煙葉粉塵、以及各種固廢破碎（譬如水泥廠使用舊衣服破碎作為燃料的過程中產生的纖維粉塵）的粉塵收集和壓塊。
更多內容請查看 知識中心 里面的樣本資料。

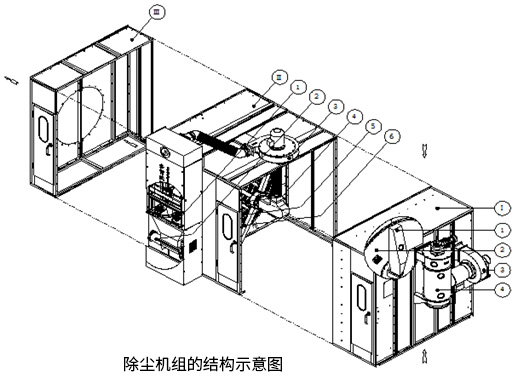

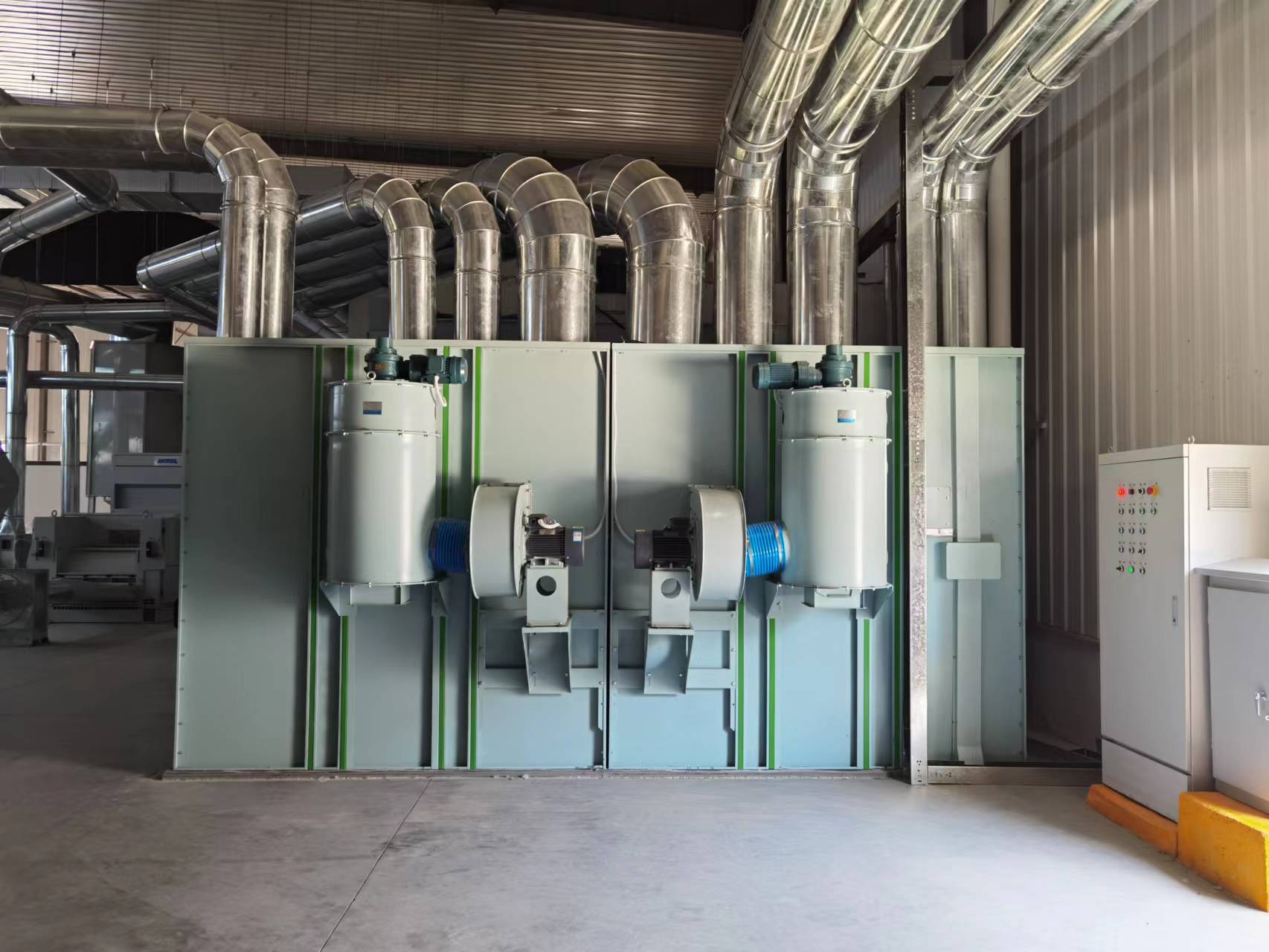

Ⅰ.圓盤預過濾器
1.旋轉吸嘴
2.圓盤濾網
3.排塵風機
4.纖維壓緊器

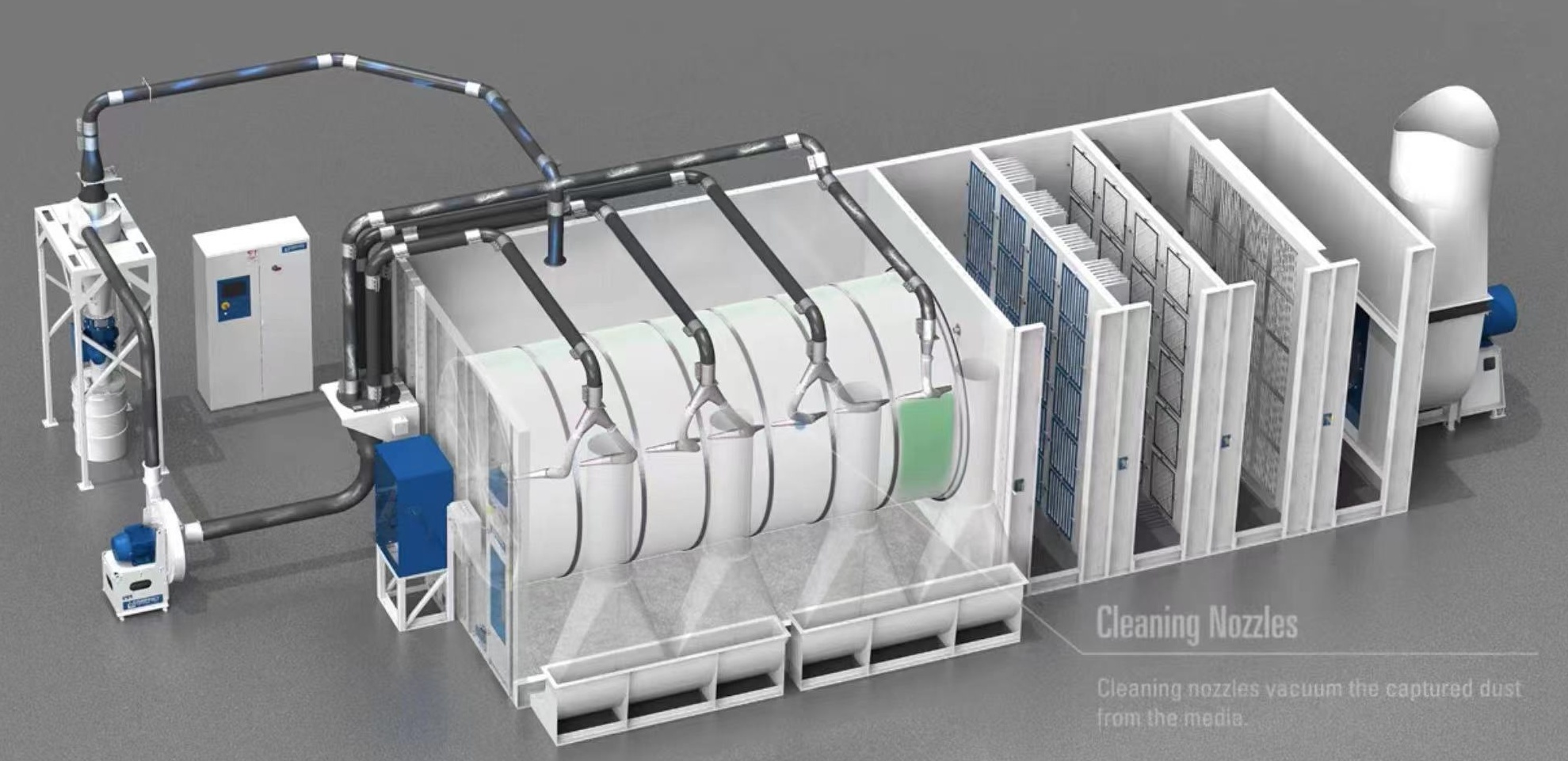

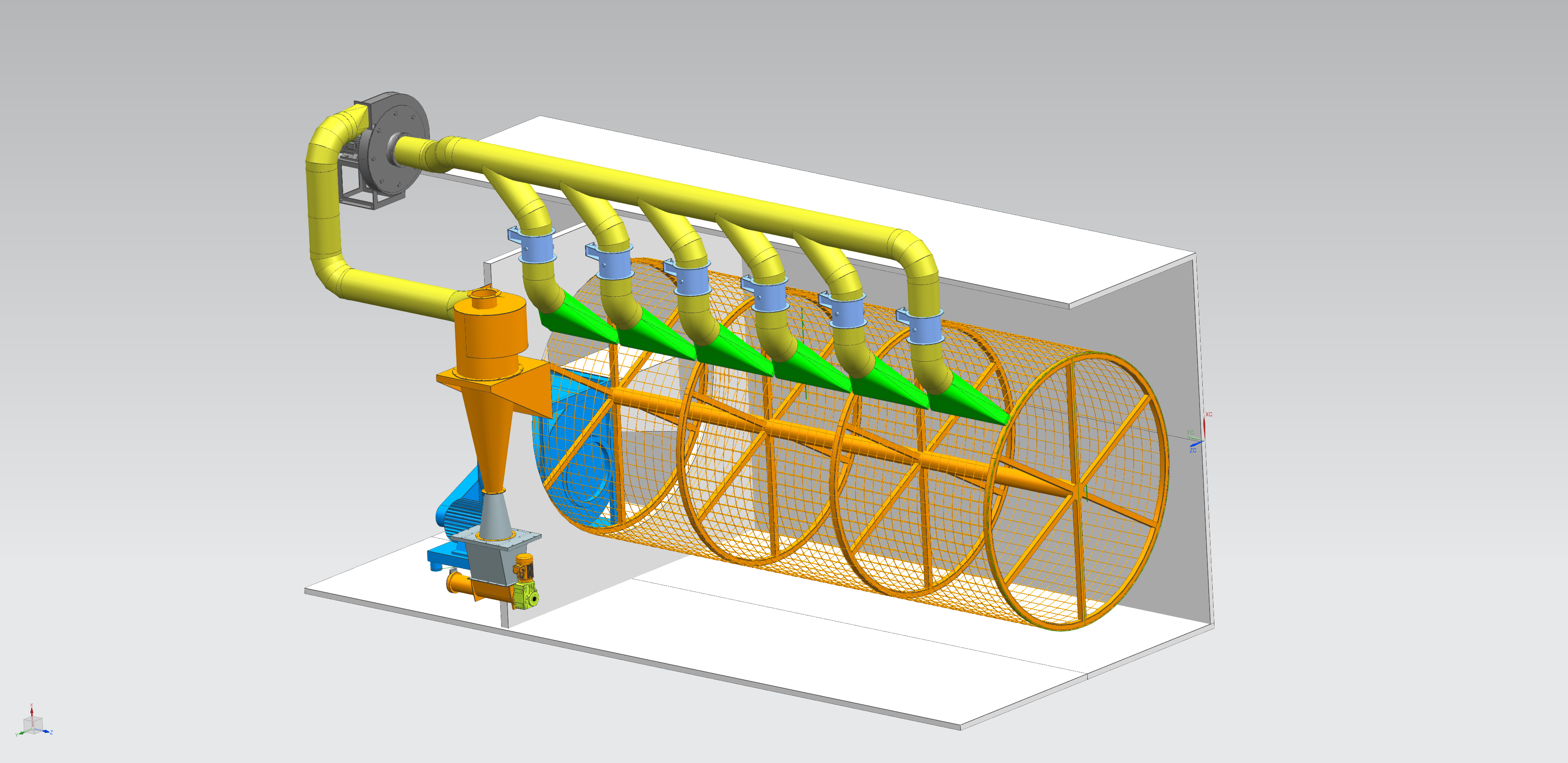

Ⅱ.多筒過濾器
1.粉塵壓緊器
2.布袋振蕩集塵器
3.集塵風機
4.多筒濾槽
5.多筒吸嘴

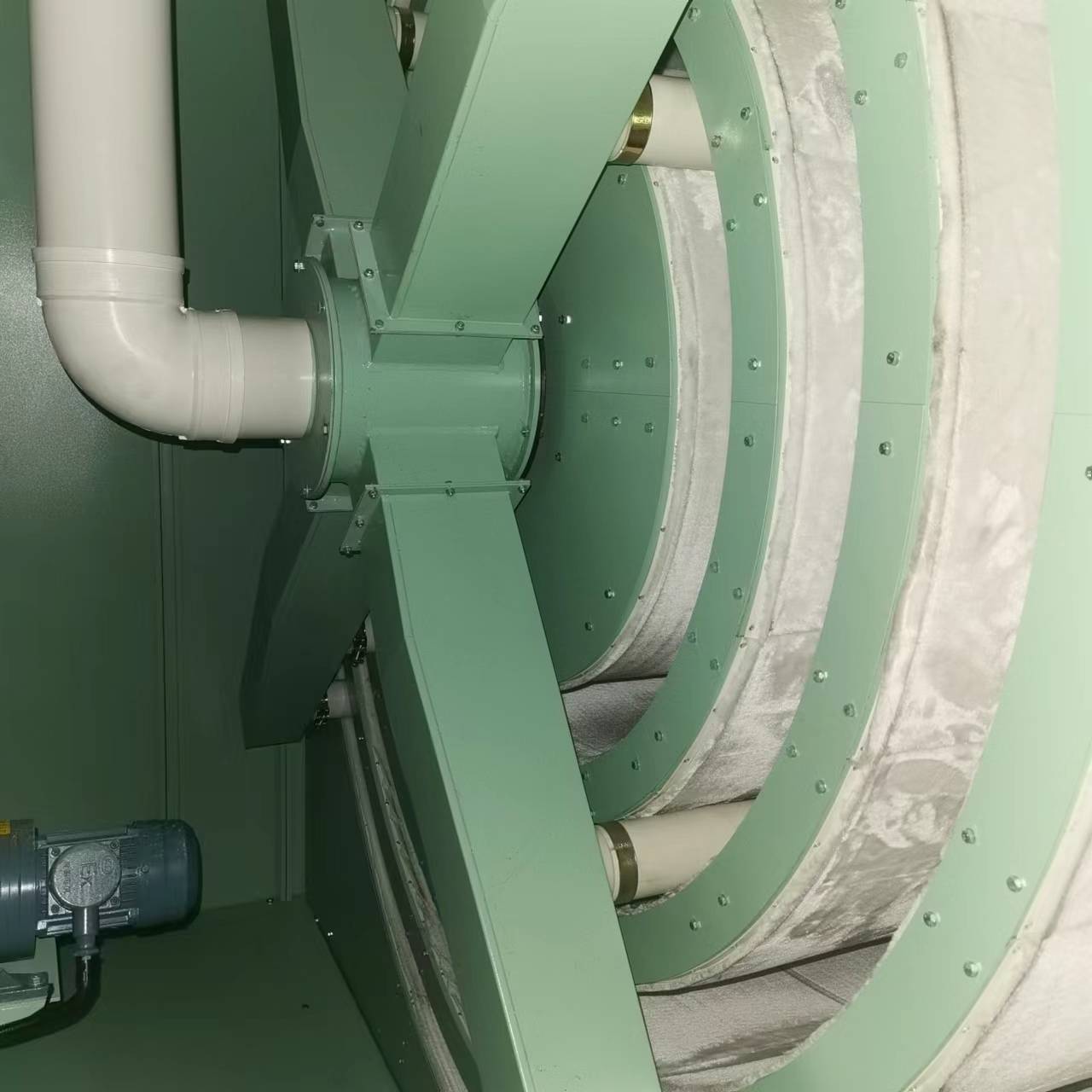

6.旋轉吸臂
Ⅲ.后方箱
規格尺寸
|
型號規格Type and Specification |
SFU017-3s-Z |
SFU017-4S-Z |
SFU017-5S-Z |
||
|
第 |
圓盤 |
盤徑 Disc diameter(mm) |
2000 |
2300 |
2600 |
|
過濾面積Filter area (m2) |
2.94 |
3.77 |
4.67 |
||
|
濾網(目/英)Media(mesh/inch) |
60-80-120（不銹鋼絲網 stainless steel net） |
||||
|
箱體 |
長度Length (L1，mm) |
1010 |
|||
|
寬度Width (W，mm) |
2304 |
2520 |
2920 |
||
|
高度Height(H，mm) |
2383 |
2580 |
2980 |
||
|
裝機容量 Power (kW) |
3.12 |
||||
|
第 |
多筒濾槽 |
最大直徑 Max diameter(mm) |
2040 |
2306 |
2706 |
|
過濾面積Filter area (m2) |
20.5 |
34.2 |
48.0 |
||
|
濾料Filter material |
JM2或JM5（阻燃長毛絨 Fire-proof plush material） |
||||
|
箱體 |
長度Length (L2，mm) |
2134 |
|||
|
寬度Width (W，mm) |
2304 |
2520 |
2920 |
||
|
高度Height (H，mm) |
2383 |
2580 |
2980 |
||
|
裝機容量 Power (kW) |
5.12 |
||||
|
機 |
最大外形尺寸 |
長度Length(L，mm) |
3744+593.5（輔機auxiliary） |
3744+593.5(輔機auxiliary) |
3744+593.5(輔機auxiliary) |
|
寬度Width (W，mm) |
2204+451.5（輔機auxiliary） |
2520+451.5(輔機auxiliary) |
2920+451.5(輔機auxiliary) |
||
|
高度 Height (H，mm) |
2383+562（風機 fan） |
2580+562（風機 fan） |
2980+562（風機 fan） |
||
|
總裝機容量 Total Power (kW) |
8.24 |
8.24 |
8.24 |
||
工作原理簡述
SFU017系列除塵機組是由第一級圓盤預過濾器和第二級多筒過濾器構成的機電一體化的除塵機組。第一級圓盤預過濾器主要過濾、分離、收集被處理空氣中的纖維和雜質；第二級多筒過濾器主要過濾、分離、收集第一級過濾后空氣中的微細纖塵和粉塵。
性能參數表
|
型號規格 |
處理風量 Air-handling volume ×104 m3/h |
過濾阻力 |
除塵效率 |
|||||
|
除塵系統 Filtering system |
回風過濾 |
|||||||
|
廢 棉 |
粗號紗 |
中號紗 |
細號紗 |
化纖紗 |
||||
|
SFU017-3s-z |
1.2-2.0 |
1.6-2.4 |
2.0-2.8 |
2.4-3.2 |
2.8-3.6 |
3.0-4.0 |
≤250 |
≥99 |
|
SFU017-4S-z |
2.0-3.0 |
2.4-3.5 |
2.8-4.2 |
3.2-4.8 |
3.6-5.4 |
4.0-6.0 |
||
|
SFU017-5S-z |
2.8-4.0 |
3.2-4.8 |
3.6-5.8 |
4.0-6.6 |
4.4-7.4 |
4.8-8.0 |
||
濾料配置
|
應用條件 |
紡紗號(支)數 |
第一級濾網不銹鋼絲網（目/英寸） |
第二級阻燃長毛絨 |
濾后空氣含塵濃度 |
|
廢棉Cotton waste |
負58tex(-10s) |
100 |
JM2，JM5 |
≤2.0 |
|
粗號紗Low count yarn |
≥36tex(≤16s) |
100-120 |
JM2，JM5 |
≤1.5 |
|
中號紗Medium count yarn |
28tex(21s) |
100 |
JM2，JM5 |
≤0.9 |
|
細號紗Fine count yarn |
≤18tex(≥32s) |
80-100 |
JM2，JM5 |
＜0.9 |
|
化纖紗Chemical fiber yarn |
/ |
80 |
JM2，JM5 |
＜0.9 |
|
空調回風Return air |
/ |
60-80 |
JM1，JM2 |
＜0.9 |

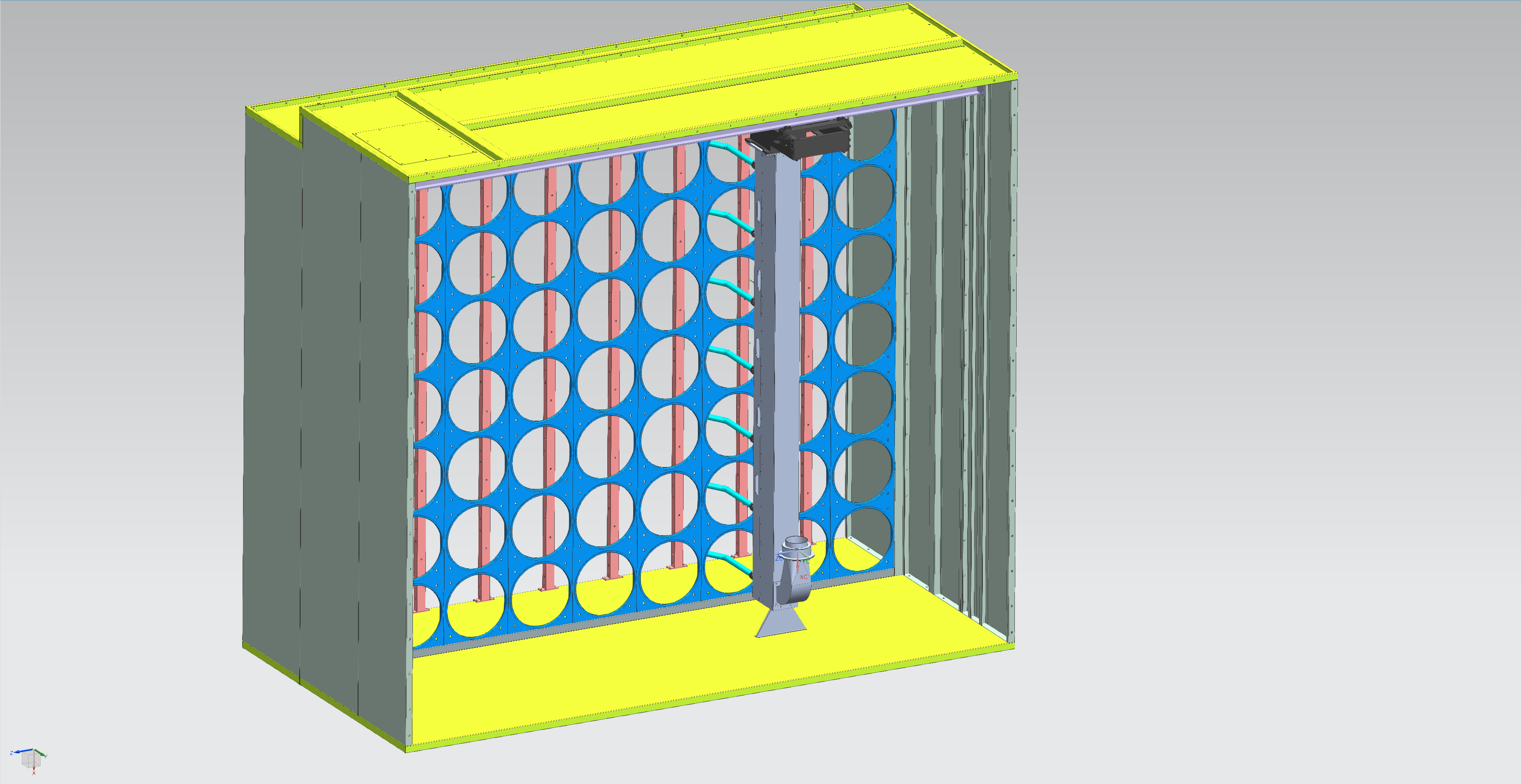

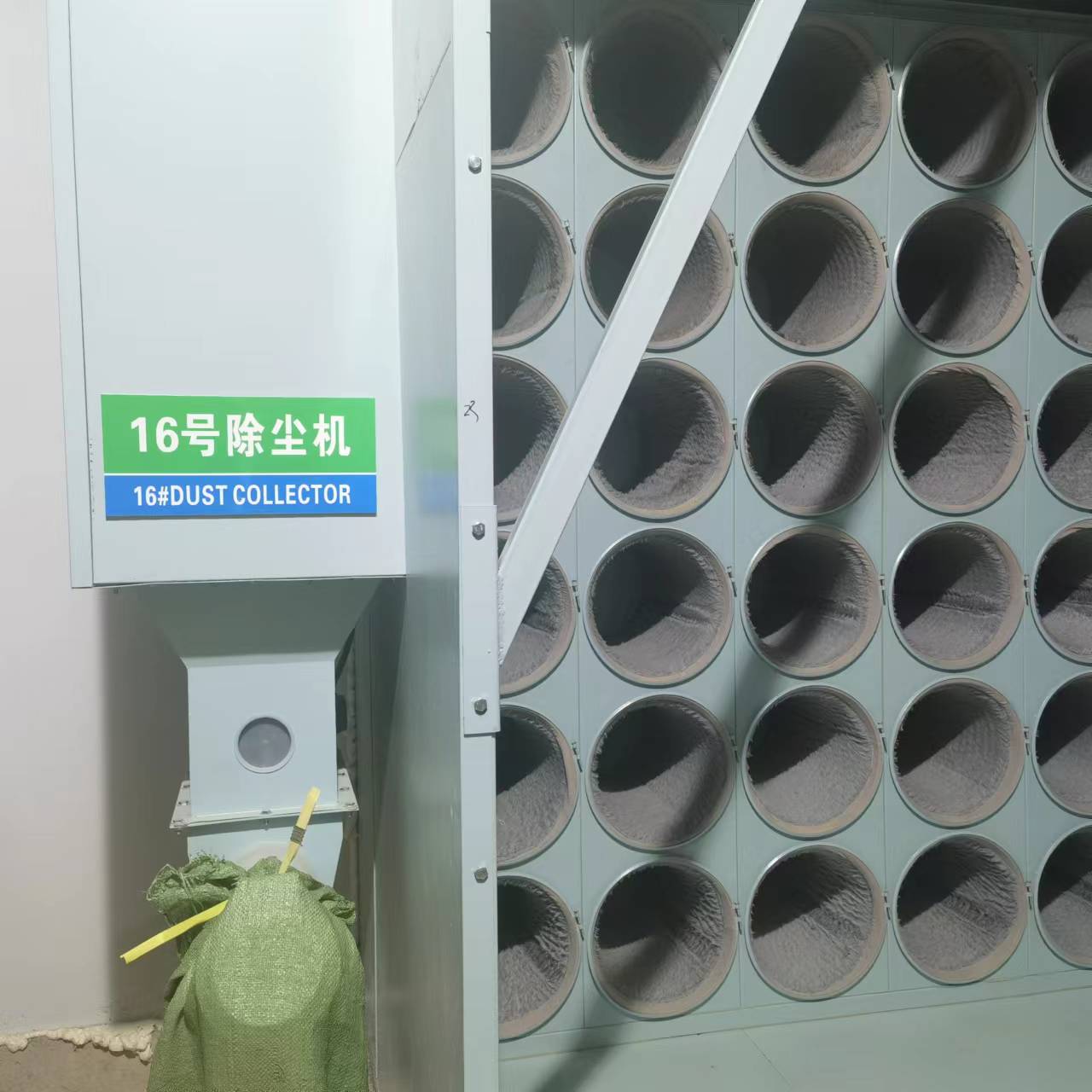

AKFO 蜂窩式除塵機組
AKFO-Honeycomb Dust-Filtering Unit
Ⅰ一級濾塵機組：Pre dust filter unit
1.圓盤預過濾器 Disc pre filter
2.纖維分離壓緊器 Fiber separation compactor
3.排塵風機 Dust collection fan
4.圓盤濾網 Disc filter screen
5.條縫口吸嘴 Slit suction nozzle
Ⅱ二級濾塵機組：Rear dust filter unit
1.蜂窩式濾塵器 Honeycomb dust filter
2.集塵風機 Dust collection fan
3.集塵器 Dust collector
4.粉塵壓實器 Dust compactor
5.吸箱 Suction box
6.旋轉小吸嘴 Rotating suction nozzle
7.塵籠濾袋Dust filter bag
性能參數 Performance Parameters
|
型號規格 |
處理風量Air-handling volume x104 (m3/h) |
阻力 |
效率 |
|||||
|
除塵系統Filtering system |
回風過濾 |
|||||||
|
廢棉 |
粗特紗 |
中特紗 |
細特紗 |
化纖紗 |
||||
|
AKFO-III-4 |
1.4-1.6 |
1.6-2.0 |
2.0-2.4 |
2.4-2.8 |
2.8-3.4 |
3.2-4.0 |
≤250 |
≥99 |
|
AKFO-III-5 |
1.8-2.0 |
2.0-2.5 |
2.5-3.0 |
3.0-3.5 |
3.5-4.2 |
4.0-5.0 |
||
|
AKFO-III-6 |
2.1-2.4 |
2.4-3.0 |
3.0-3.6 |
3.6-4.2 |
4.2-5.0 |
4.8-6.0 |
||
|
AKFO-III-7 |
2.5-2.8 |
2.8-3.5 |
3.5-4.2 |
4.2-4.9 |
4.9-5.8 |
5.6-7.0 |
||
|
AKFO-III-8 |
2.8-3.2 |
3.2-4.0 |
4.0-4.8 |
4.8-5.6 |
5.6-6.6 |
6.4-8.0 |
||
規格尺寸 Specifications and dimensions
|
型號規格 Type and Specification |
AKFO-III-4 |
AKFO-III-5 |
AKFO-III-6 |
AKFO-III-7 |
AKFO-III-8 |
||
|
第一級 |
圓盤 |
盤徑 Disc diameter (mm) |
Φ1600 |
Φ2000 |
Φ2300 |
Φ2600 |
Φ2600 |
|
過濾面積 Filter area (㎡) |
1.80 |
2.94 |
3.77 |
4.67 |
4.67 |
||
|
濾網Media(目/英寸mesh/inch) |
(不銹鋼絲網 stainless steel net)60-120 mesh/inch |
||||||
|
尺寸 |
長度Length L1(mm) |
1010+620(輔機 Auxiliary Machinery Fiber Compactor) =1630 |
|||||
|
寬度Width B1(mm) |
1740 |
2130 |
2520 |
2910 |
3300 |
||
|
高度Height H1(mm) |
2580 |
2855 |
|||||
|
重 量 Weight(kg) |
650 |
700 |
770 |
850 |
950 |
||
|
裝機容量 Total Power(kw) |
3.12 |
||||||
|
第二級 |
塵籠 |
數量Quantity(只/排) |
24/4 |
30/5 |
36/6 |
42/7 |
48/8 |
|
過濾面積 Filter area (㎡) |
17.6 |
22.0 |
26.4 |
30.8 |
35.2 |
||
|
濾料Fiter material |
JM系列(JM Serries) |
||||||
|
尺寸 |
長度Length L2(mm) |
1890 |
|||||
|
寬度 Width B2(mm) |
B1+350(輔機 Auxiliary Machinery) |
||||||
|
高度 Height H2(mm) |
(3360) |
||||||
|
重 量 Weight(kg) |
1220 |
1340 |
1460 |
1580 |
1700 |
||
|
裝機容量 Total Power(kw) |
3.69 |
||||||
|
兩級 |
尺寸 |
長度Length L(mm) |
2900+620=3520 |
||||
|
寬度Width B(mm) |
B1+350(輔機 Auxiliary Machinery) |
||||||
|
高度Height H(mm) |
(3360) |
||||||
|
重 量 Weight(kg) |
1870 |
2040 |
2230 |
2430 |
2650 |
||
|
裝機容量 Total Power(kw) |
6.81 |
||||||
