舉一個例子說明:EK1100

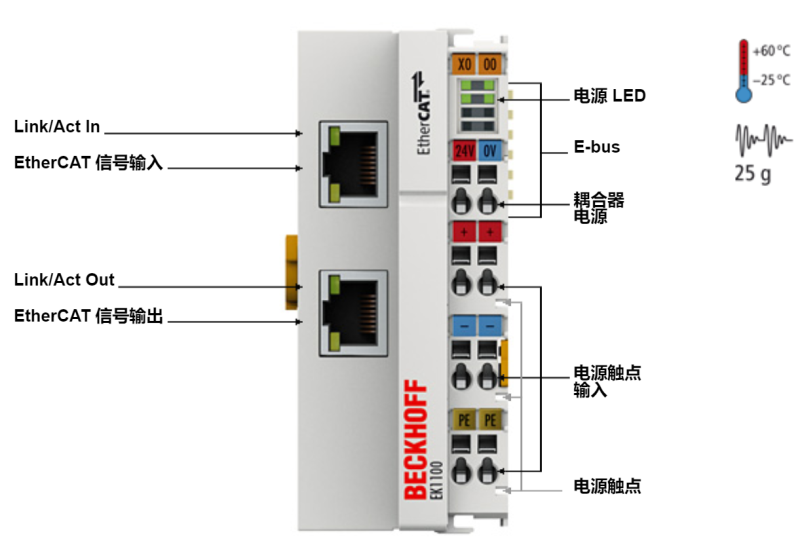

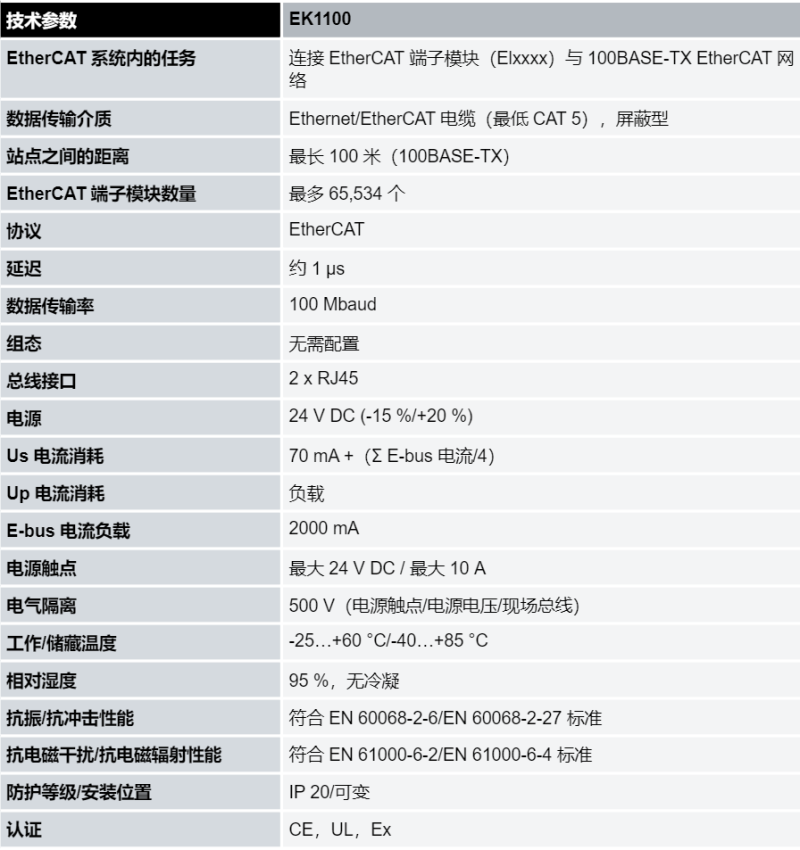

EK1100 耦合器用于連接 EtherCAT 與 EtherCAT 端子模塊（Elxxxx）。一個站點由一個 EK1100 耦合器、任意多個 EtherCAT 端子模塊和一個總線末端端子模塊組成。該耦合器將來自 Ethernet 100BASE-TX 的傳遞報文轉換為 E-bus 信號。

耦合器通過上面的以太網接口與網絡相連。下面的 RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。在 EtherCAT 網絡中，可將 EK1100 耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接安裝在交換機上。耦合器 BK9000（用于 K-bus 組件）可直接與交換機相連。

舉一個例子說明:BK1120

BK1120 | 適用于標準總線端子模塊的 EtherCAT 耦合器

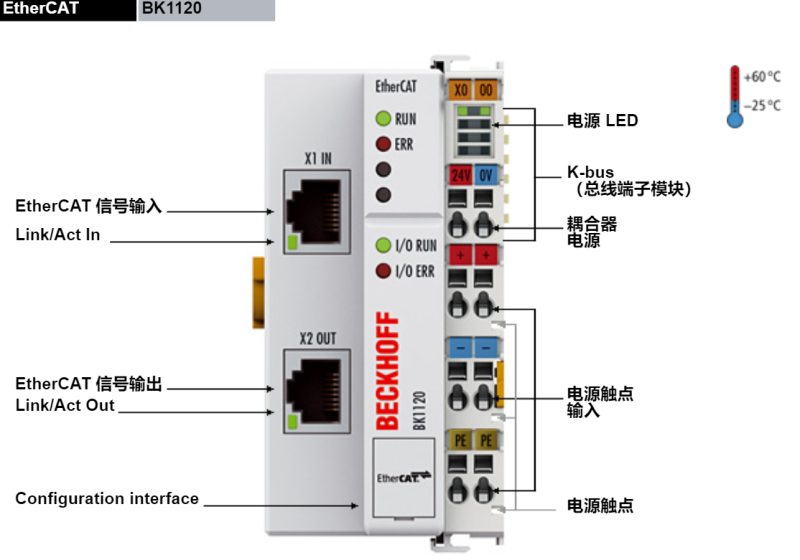

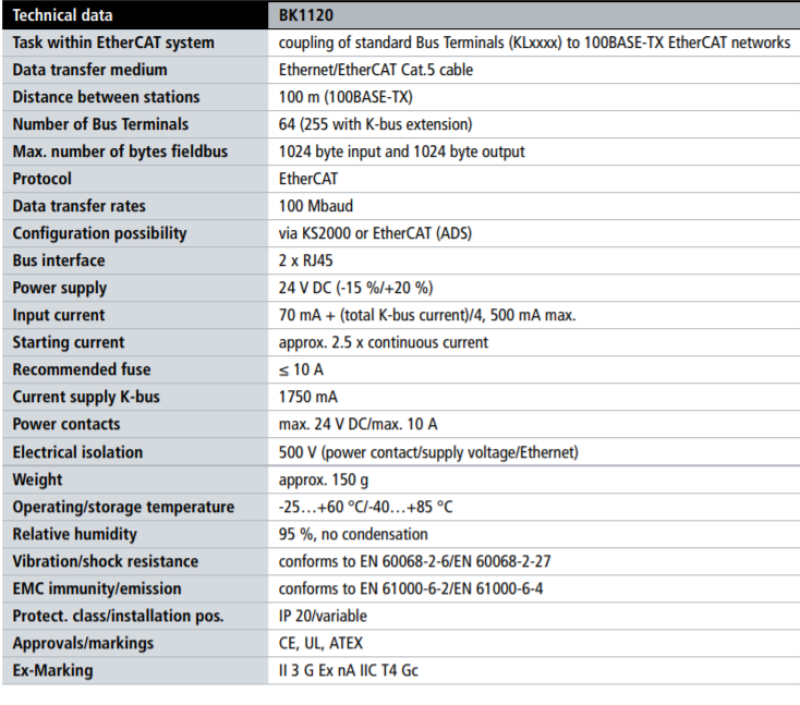

BK1120 總線耦合器用于將 EtherCAT 與成熟的倍?？偩€端子模塊系列中的 K-bus 組件（KLxxxx）相連。一個站點由一個 BK1120 總線耦合器、任意多個端子模塊（最多 64 個；通過 K-bus 擴展時最多 255 個）和一個總線末端端子模塊組成。該總線耦合器可識別所連接的端子模塊，并自動將它們分配到 EtherCAT 過程映像中?？偩€耦合器通過上面的以太網接口與網絡相連。下面的 RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。在 EtherCAT 網絡中，可將 BK1120 總線耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接與交換機相連。耦合器 BK9000（用于 K-bus 組件）可直接與交換機相連。
